Di3 · Obra pública · Santa Bárbara de Casa, Huelva
Pabellón polideportivo Santa Bárbara de Casa
Diseño y control.
Del plano a la obra.
Un espacio deportivo abierto, una estructura prefabricada y un proyecto organizado por fases. Arquitectura y control económico forman parte de una misma decisión: hacer viable el equipamiento municipal.
- Promotor
- Ayuntamiento de
Santa Bárbara de Casa - Superficie construida
- 1.375,42 m²Según documentación de proyecto
- Proyecto y desarrollo
- 2009–2010
- Inauguración
- Julio de 2013
Diseño · Programa · Lugar
Un pabellón.
Varios modos de uso.
El pabellón polideportivo de Santa Bárbara de Casa se incorpora al recinto deportivo municipal junto al campo de fútbol existente.
La propuesta parte de una sala central diáfana y de piezas auxiliares con funcionamiento independiente. El pasaje cubierto vincula los vestuarios con el pabellón y permite compatibilizar actividades y horarios del conjunto deportivo.
Esta separación también ordena la ejecución por fases. El proyecto define qué se construye en cada ámbito y cómo se relaciona con los espacios que quedan fuera de la intervención.

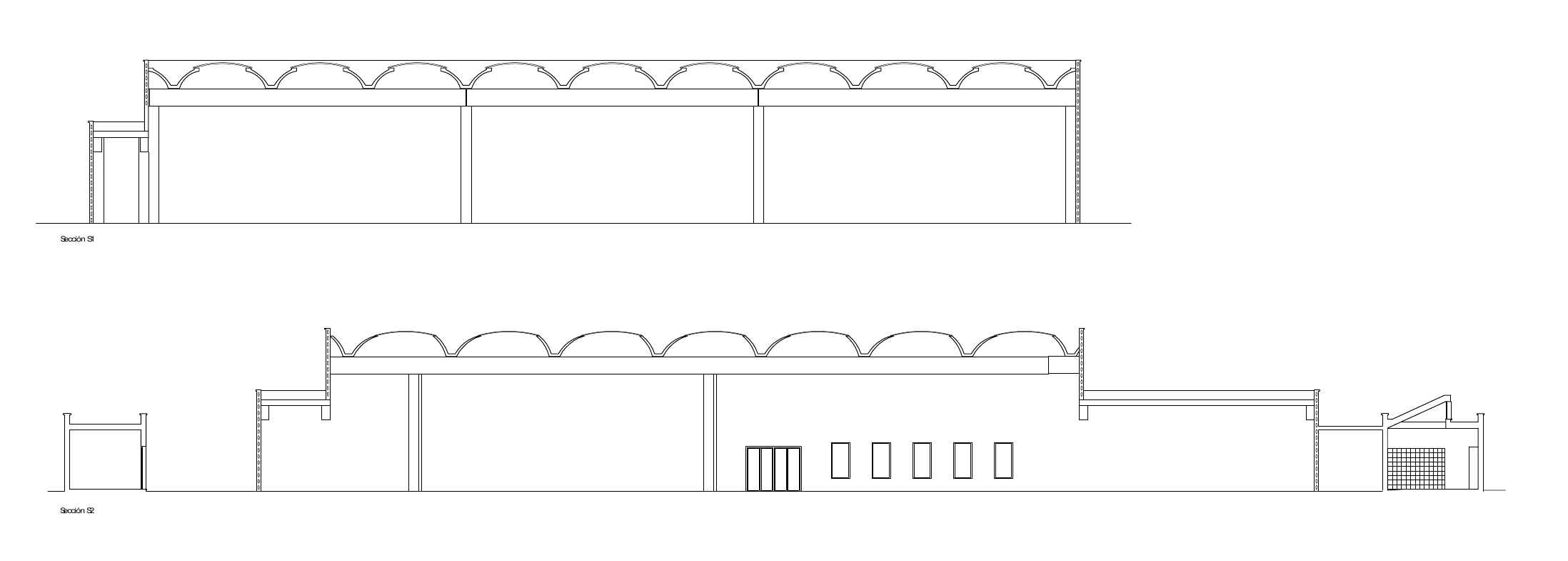

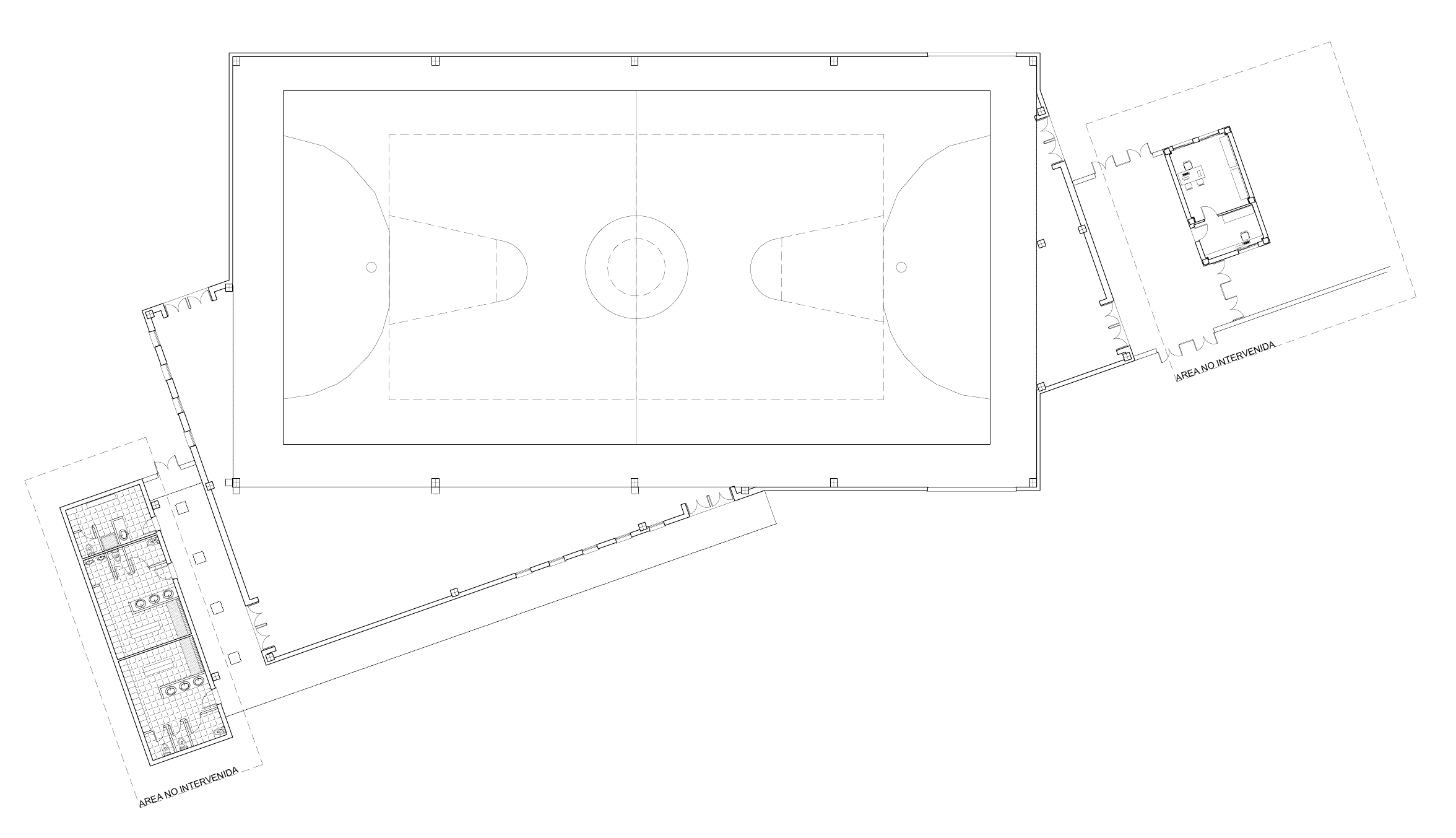

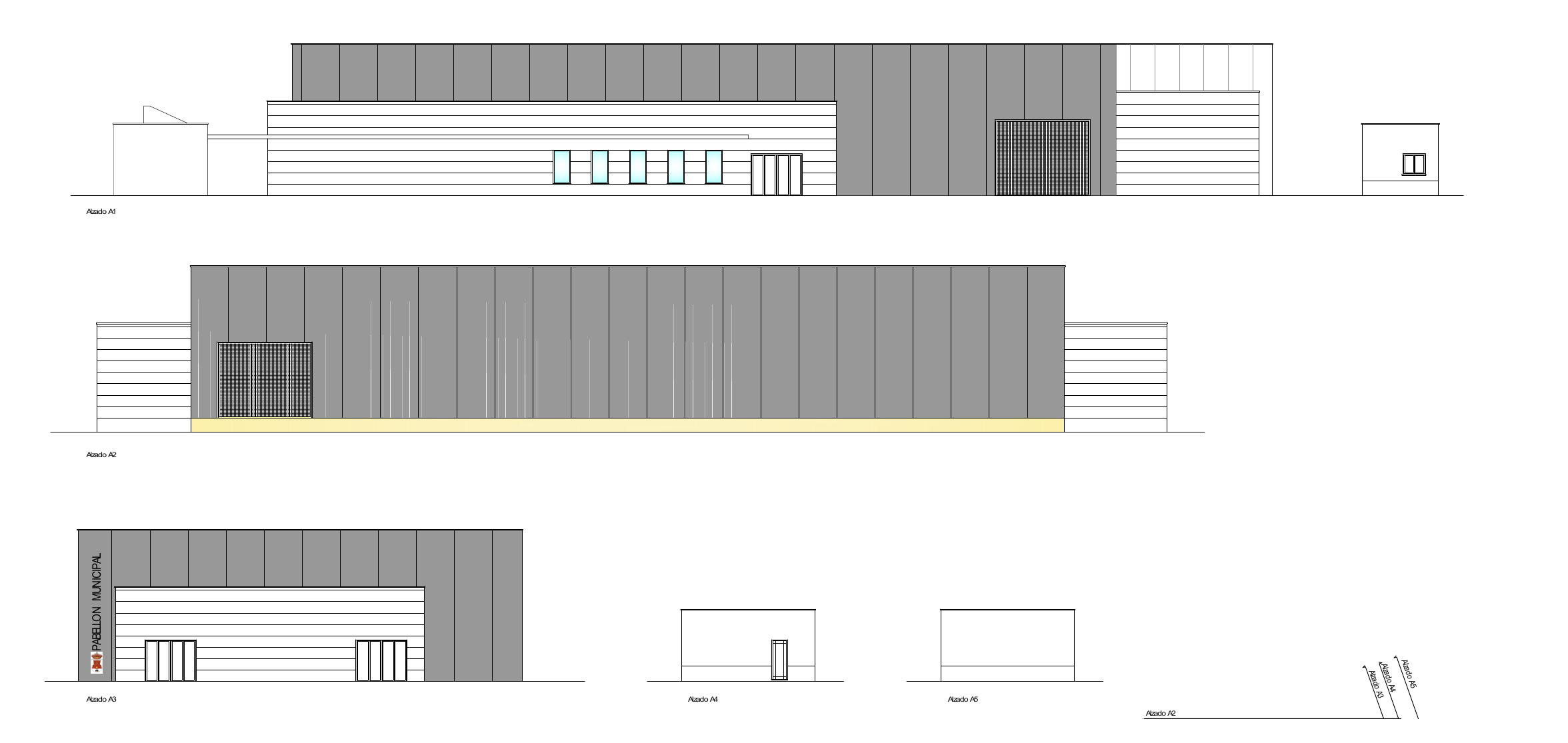

Planimetría original del estudio, preparada para lectura en pantalla. Los planos de proyecto preceden a los ajustes documentados durante la obra; no son planos del estado final ejecutado.
Material y escala

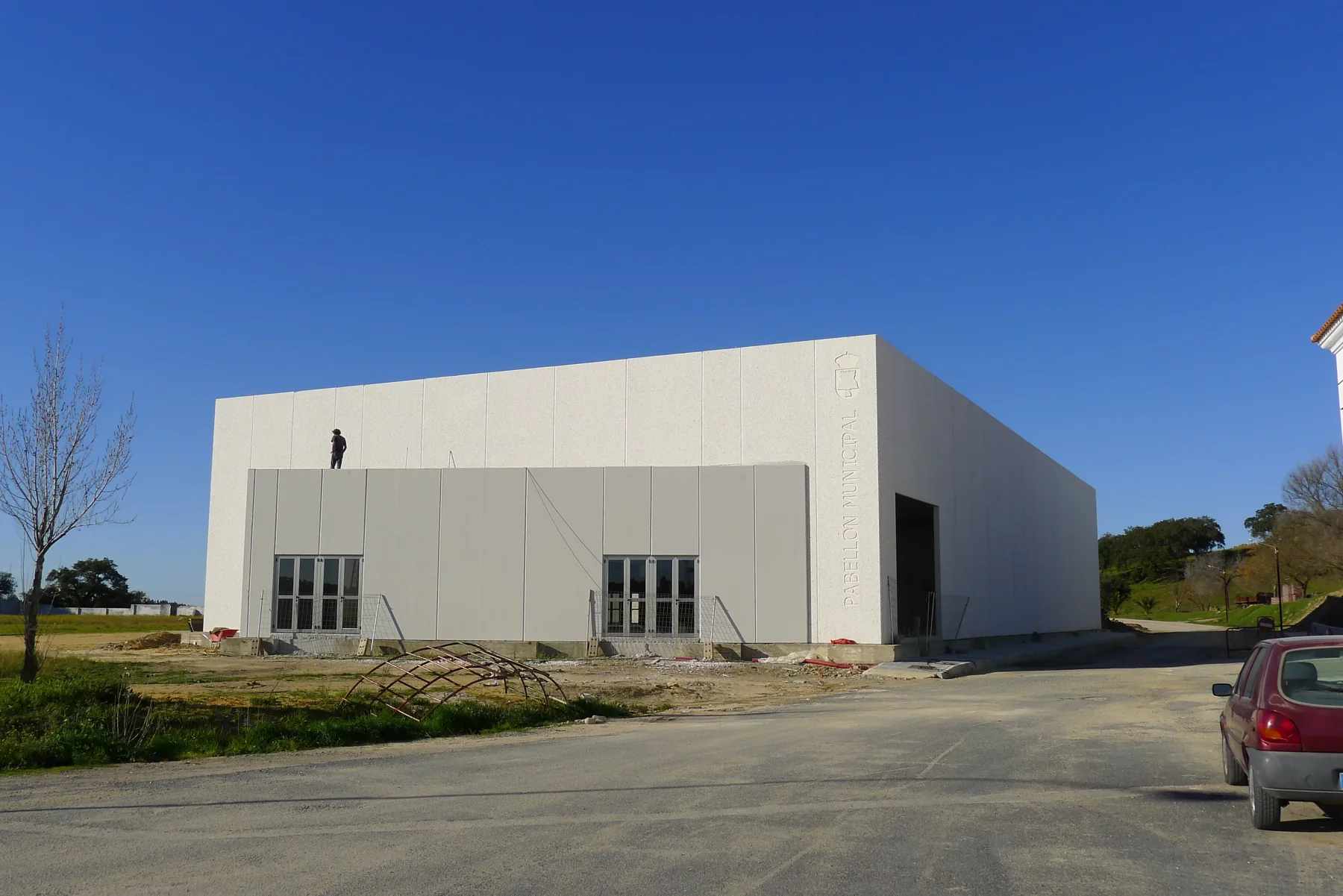

Una envolvente que expresa cómo se construye
La modulación de los paneles de hormigón da ritmo a la fachada. Los cuerpos de menor altura acompañan al volumen principal y articulan su relación con los accesos y las zonas de servicio.
Estructura · Envolvente · Luz

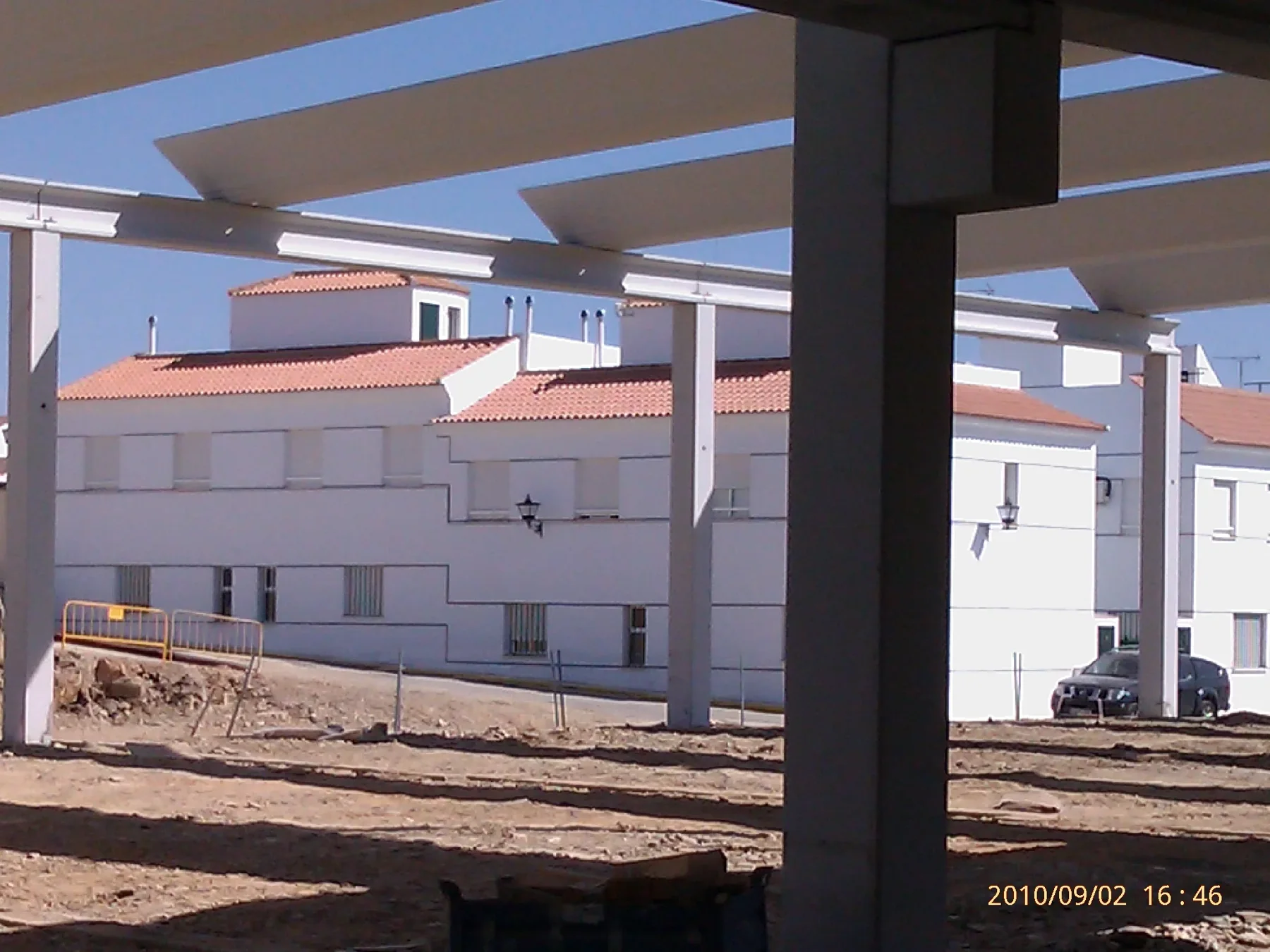

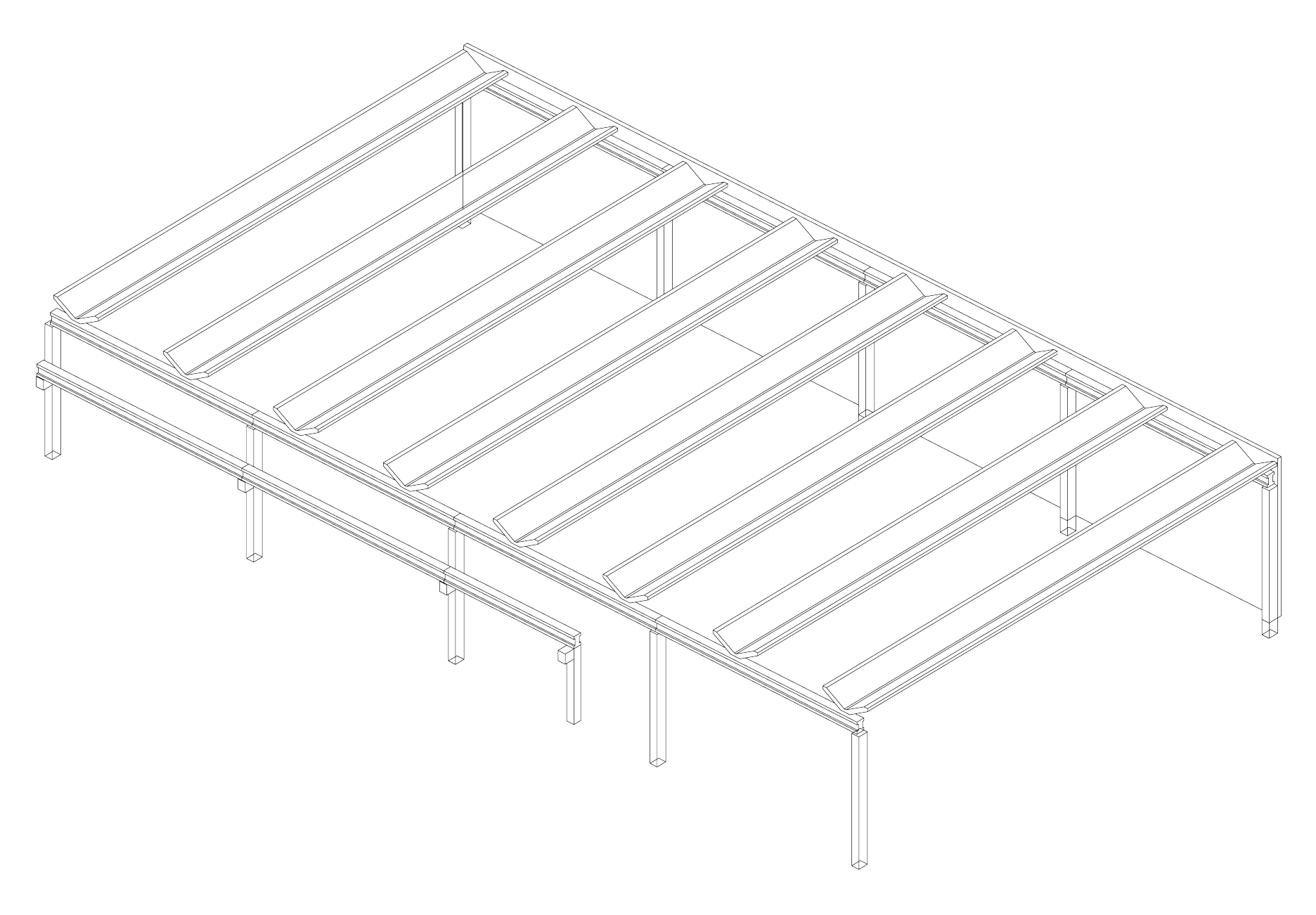

La estructura
organiza el espacio.
La repetición de pilares y vigas prefabricadas permite liberar el área central y dar una lectura clara al sistema constructivo.
El proyecto coordina estructura, cerramiento y cubierta como partes de un mismo conjunto. En la obra construida, las franjas traslúcidas de la cubierta introducen luz cenital y hacen visible el ritmo de los elementos prefabricados.
Diseño y control
Control económico
desde el proyecto.
Definir el alcance, medir las unidades de obra y coordinar los cambios antes de ejecutarlos: el presupuesto también se trabaja desde la arquitectura.
Un alcance definido por fases
La documentación delimita una fase centrada en cimentación y estructura, fachadas, cubierta y formación de la pista de hormigón. Esa definición permite relacionar las decisiones de diseño con las partidas que se valoran.
Las mediciones, los precios unitarios y los precios descompuestos concretan cantidades y criterios de valoración. El presupuesto desarrollado diferencia ejecución material, gastos generales, beneficio industrial e impuestos: magnitudes que deben mantenerse separadas para comparar correctamente.
Decisiones documentadas en obra
Las actas registran la revisión de la implantación para respetar una servidumbre de paso y la adaptación de la cimentación al sistema del suministrador de prefabricados. También recogen la aprobación de planos de fabricación y la reanudación de los trabajos con la cimentación modificada.
Ese seguimiento conecta diseño, medición y ejecución, y permite identificar las decisiones que deben trasladarse al control económico.
Presupuesto de la fase documentada · Diciembre 2009
| Ejecución material | 325.992,46 € |
|---|---|
| Gastos generales · 13 % | 42.379,02 € |
| Beneficio industrial · 6 % | 19.559,55 € |
| Subtotal antes de IVA | 387.931,03 € |
| IVA del documento · 16 % | 62.068,96 € |
| Presupuesto por contrata | 449.999,99 € |
Fuente: resumen de mediciones y presupuesto del proyecto, diciembre de 2009. Importes históricos de la fase presupuestada; no equivalen a la liquidación final del equipamiento. El 16 % de IVA es el recogido en aquel documento.
Definir para valorar
Separar la fase presupuestada de las actuaciones posteriores y de las áreas no intervenidas.
Medir para decidir
Vincular cada solución a unidades, cantidades y precios que permitan revisar su repercusión económica.
Documentar para controlar
Relacionar actas, planos revisados y decisiones de obra con la documentación técnica y económica.
04 · Archivo de obra
El proceso,
en imágenes.
El vídeo de Di3 Design recorre el montaje de la estructura y el espacio interior del pabellón. Una lectura breve de la escala del edificio y de su construcción.
Di3 Design · 58 segundos
Ver el vídeo del pabellón en YouTube ↗
Proyecto y dirección de obra: Juan Miguel Guerrero Brito · Di3 Design.
Emplazamiento: Santa Bárbara de Casa, Huelva.
Documentación: memoria, planos A03, A05, A06 y B10, mediciones y presupuesto, actas de visita, fotografías y vídeo del archivo del estudio.
